搭建一个简单的网络

写在前面

瞎扯

我们终究不是做研究的，因此对于神经网络，只要会看流程图然后直接搭，或者直接调包就行了，所以我们需要搞明白的是：有什么输入、有什么输出、需要什么模块。本文将讲述Pytorch和TensorFlow的基础组件，用他们搭建出一个简单的神经网络，并进行量化。本文还会对比两个库一些操作的异同（都是坑啊），并展示几种模型的转换。TensorFlow主要是使用Keras框架和TensorFlow Lite（好吧，其实都是在TensorFlow库）

你需要的基础

你需要知道Python的基础语法，有Numpy的基础，知道什么是卷积，以及卷积的相关知识。文章将会先讲解两个库的组件，如何搭建神经网络，如何进行量化。

数据的结构

在这里，我们以图像分类为例，在我们传统认知中，一张图的参数有长宽和通道数（就是RGB三通道啦），所以图像分类的输入就是一个三维数组，吗？可以，但是一般我们不会只输入一张图去训练，一般来说会一个批（batch）一起训练，所以就还有一个参数batchSize，也就是说一般是一个四维数组。
需要注意的是，Pytorch和TensorFlow的输入结构不同，Pytorch的输入为(batchSize,channel,height,width)既NCHW，而TensorFlow为(batchSize,height,width,channel)既NHWC。
为什么两个库的存储结构不同呢？

数据的类型

就是dtype啦，Pytorch用的是torch.比如torch.uint8，这是因为Pytorch的数据都是以torch.Tensor的形式存在的（可以理解为多维数组）。而TensorFlow可能直接用numpy的ndarray，这是因为TensorFlow可以将其自动转化为tf.Tensor，所以其dtype也是numpy的，比如numpy.uint8。

运行的设备

就是device啦，需要注意的是，Pytorch有CPU和同时兼容GPU/CPU的版本，而在训练时，如果使用GPU进行训练的话，需要对输入进行.to(device)，也需要对模型进行，具体如下：

import torch
device=torch.device("cuda" if torch.cuda.is_available() else "cpu")#这一句是判断有没有GPU的，语法为torch.device(设备名字)，比如torch.device("cuda1")
model=CNN(inputChannels,width,height,num=3)
model.load_state_dict(torch.load("example"),strict=True)#这里通过函数.load_state_dict来加载权重等参数
model.to(device)#将模型加载到指定的设备上

model.eval()#将模型切换为推理状态，避免模型被改变
inputs=torch.randn(1,3,224,224)
inputs.to(device)#将输入加载到指定的设备上
outputs=model(inputs)
print("Output shape:",outputs)

相应的，如果是TensorFlow可以使用with tf.device(device)：

import tensorflow as tf
import numpy as np

device="/gpu:0" if tf.test.is_gpu_available() else "/cpu:0"#tf.test.is_gpu_available()是判断有没有GPU的

model=CNN(inputChannels,width,height,num=3)
dummy_input=tf.constant(np.zeros((1,224,224,3),dtype=np.float32))#这里是搞一个虚拟输入，让他初始化模型，输入只需要和你期望的输入形状一样即可，没有值的要求
#对了，如果是单通道，比如(1,224,224,1)，你可以只输入(1,224,224)，TensorFlow会自己补齐，这里会在后面的tensorflow.keras.layers.Input函数讲到
model(dummy_input)
model.load_weights("weight.h5")#通过函数.load_weights来加载权重

inputs=np.random.rand(1,224,224,3).astype(np.float32)
with tf.device(device):#在设备上进行推理
    inputs=tf.constant(inputs)
    outputs=model(inputs)
print("Output shape:",outputs)

由于需要CPU对GPU进行数据的I/O，如果服务器的CPU拉胯的话会出现瓶颈。关于这点，可以看看这里（不是广告）。

有什么组件

传统的神经网络可以分为特征提取和分类两个部分，特征提取有卷积、残差、自动编码器等方法，分类部分可以是传统的K临近、支持向量机、全连接。在TensorFlow部分，我们用的是Keras框架，故以下Keras等价于TensorFlow。

全连接层

全连接层一般用于分类，放在特征提取部分后面，其输入和输出都是一维的（不考虑batchSize的话）。
Pytorch

torch.nn.Linear(in_features,out_features,bias=True,device=None,dtype=None)
Example:
torch.nn.Linear(12,1,bias=False)

in_features是指输入的大小
out_features是指输入的大小
bias是bool值，表示是否要开启bias

什么是bias？就是$\hat{y}=wx+b$的b

device和dtype，上面有说，不再赘述。
Keras

tf.keras.layers.Dense(
    units,
    activation=None,
    use_bias=True
)#我们主要看这三个参数，其余参数见文档
Example:
tf.keras.layers.Dense(1,activation='sigmoid',use_bias=False)

units是指输出的大小，Keras是不管输入的大小的，所以需要对模型进行初始化
activation是指激活函数，和Pytorch不同，Keras没有把激活函数分开（不过Keras也有可单独调用的激活函数），而是直接写在参数里，如果不需要激活函数，那就用默认的None即可
use_bias和Pytorch一样，表示是否要开启bias

（二维）卷积层

我们的目的是做图像分类，所以现在只考虑二维卷积层，下称卷积层。卷积层的作用是提取图像的特征，一个卷积层有多个卷积核，其结果放在不同通道，因此一张单通道的图放进去，出来可能就变成了16通道（有16个不同的卷积核）。
Python

torch.nn.Conv2d(in_channels,out_channels,kernel_size,stride=1,padding=0,dilation=1,groups=1,bias=True,padding_mode='zeros',device=None,dtype=None)
Example:
torch.nn.Conv2d(1,3,kernel_size=14)

in_channels,out_channels就是输入输出的通道数
kernel_size是卷积核的大小
stride是卷积核每一步的滑动距离
padding是填充的大小，dilation_mode就是填充方式
dilation和groups是更进一步的内容了，用不上就不赘述了
Keras

keras.layers.Conv2D(filters,kernel_size,strides=(1,1),padding='valid',data_format=None,dilation_rate=(1,1),activation=None,use_bias=True,kernel_initializer='glorot_uniform',bias_initializer='zeros',kernel_regularizer=None,bias_regularizer=None,activity_regularizer=None,kernel_constraint=None,bias_constraint=None)
Example:
tf.keras.layers.Conv2D(3,kernel_size=14)

参数有点多，但是常用的参数总体上和Pytorch基本相似，不同点在于TensorFlow可以让卷积核在两个方向上滑动步长不同，以及和全连接一样可以把激活函数嵌进去。注意filters是卷积核的数量，这是与Pytorch不同的（尽管在样例中他们用相同的值）。

激活函数层

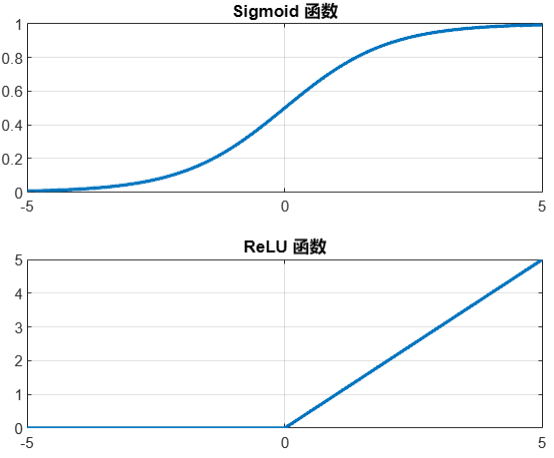

这里只考虑常用的两个激活函数：sigmoid和ReLU，他们的形态如下：
sigmoid一般用在需要对输出进行归一化的地方，比如分类中用sigmoid处理全连接的输出来表示概率；而如果提取特征的话，一般就用ReLU，比如卷积层后面接的大多是ReLU。更多信息请看：激活函数汇总1，激活函数汇总2。
Pytorch

self.conv1=torch.nn.Sequential(
    torch.nn.Conv2d(1,3,kernel_size=14),
    torch.nn.ReLU(),
)

Keras
除了前面提到的可以单独调用的激活函数，还有可以单独调用的激活函数层，我们可以往卷积层后面塞这个，比如

self.conv1=tf.keras.Sequential([#这个可以把多个层放在一起，方便管理和构造更大的块，之后会讲
    tf.keras.layers.Conv2D(3,kernel_size=14),
    tf.keras.layers.ReLU()
])

输入层（建造中）

Keras

tf.keras.layers.Input(
    shape=None,
    batch_size=None,
    name=None,
    dtype=None,
    sparse=None,
    tensor=None,
    ragged=None.
    type_spec=None,
)
Example:
layers.Input(shape=(blockSize*height,blockSize*width),dtype=np.float32)

函数层（建造中）

tf.keras.layers.Lambda

量化

什么是量化

简单来说，就是简化神经网络的结构（合并一些层），减小参数的数据量（比如说，把float32类型的权重变为int8型），通过一系列方法压缩模型体积来满足嵌入式设备的要求。
